低成本的安全可控的SSH架构

OnTheSSH（版本1.6以后）的SSH终端，是重新设计的，面向Web编程、账号密码安全可控、用户行为可记录的SSH终端，下面以一个使用场景来描述详细：

在一个云服务器租赁中心，主要业务是出租云Linux服务器给用户。这里有两个用户user a 和 user b，其中user a租用了Server 1和Server 2，user b租用了Server 3和Server 4。基本的安全要求是user a只能访问自己租用的服务器，而不能访问user b租用的服务器，反之亦然。其次云服务提供方出于安全考虑，需要定期（频繁地）更新服务器密码，同时希望能记录用户登录服务器的日志和在用户在SSH终端中输入的每一条指令。

使用传统的SSH终端，无法满足此场景需求，因为会遇到两个难题：

租赁中心更新服务器密码时，需要将密码告知给租赁用户，告知过程难免遇到密码泄露问题，同时频繁的更新密码会引起用户的不满，而用户更希望自己来修改密码。另外出于安全考虑，服务器密码通常比较复杂，用户登录时容易输入出错，也会引起用户的不满。
SSH终端和Linux服务器之间的信息传输是加密的，无法通过侦听、截获等手段，记录用户的登录和使用过程。（SSH传输协议有足够的安全性，无法在防火墙、交换机等设备上截获信息）

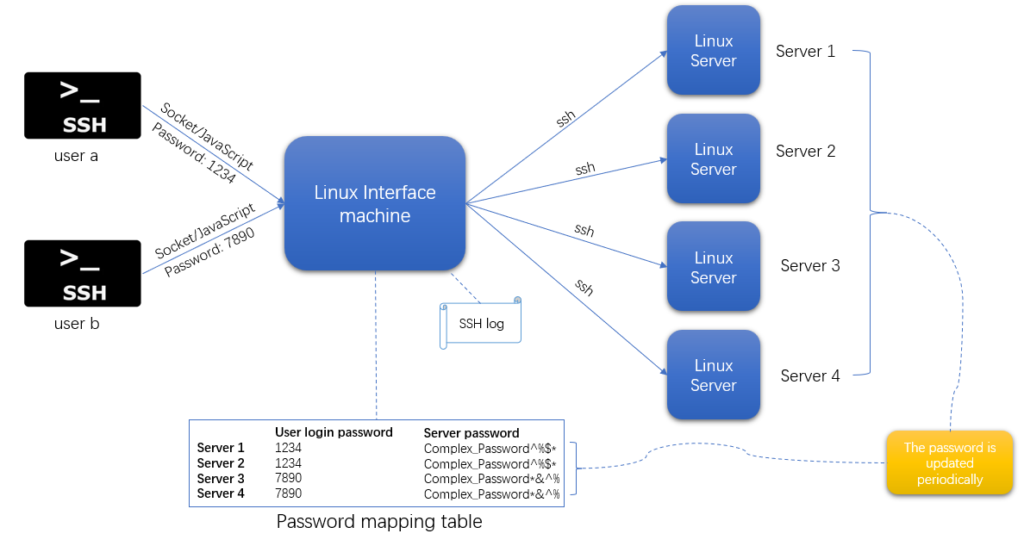

OnTheSSH（版本1.6以后）的SSH终端，就是为实现此需求重新设计的。如上图所示，架构上支持在终端和服务器之间嵌入一个“接口机”，此接口机面向SSH终端是服务器，面向Linux Server是客户端，不仅可以记录用户登录和使用SSH命令的日志，还维护着一张密码映射表，主要的改动如下：

用户终端登录时，并不使用Server的密码（出于安全考虑，用户永远不知道Server的密码）。例如user a使用密码1234登录，接口机收到密码1234后，根据映射表转换为Server的真实密码，再以SSH协议登录到Server。
Server密码可以随时进行修改，只需同步到密码映射表中，这种改动对用户使用是无感知的，用户还可以用原来的密码1234。
SSH终端和Server之间所有的通讯，经过接口机转发，这样在接口机上可以方便的记录用户日志，可详细到用户输入的每一条命令。

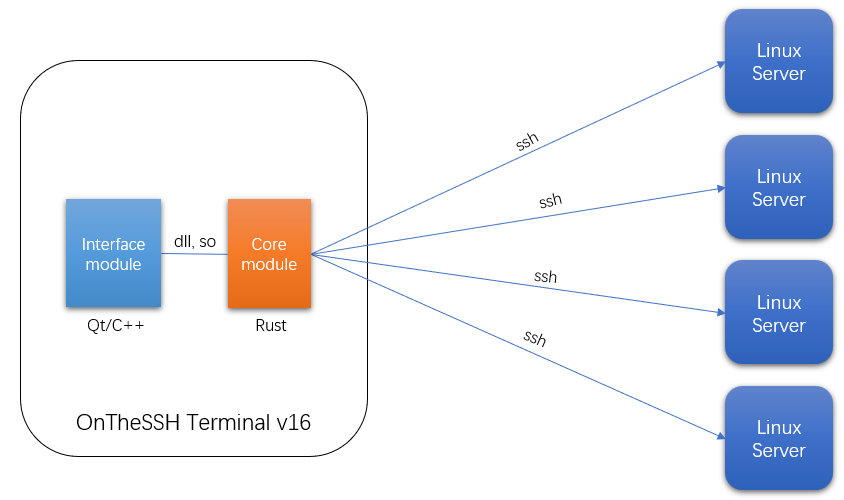

OnTheSSH（版本1.6以后）的SSH终端作为独立的程序时，他的结构是这样的：

程序分为两部分，一部分是Qt语言编写的界面模块部分，另一部分是Rust语言编写的核心模块部分，核心模块作为动态链接库和界面模块组成应用程序。核心模块做了“足够”的封装，足以让界面模块得到以下改变：

SSH终端的交互模式由原来的双向交互改为单向交互，让界面模块适合于HTTP方式交互，方便将终端嵌入到网页中运行。
将SSH终端原来复杂的控制序列（xterm control sequences），转换为类似于html的标签格式，极大简化了界面编程，并适合用JavaScript来实现终端界面。
屏蔽了SSH原来的默认缓冲区、备用缓冲区、键盘应用程序模式、光标键应用程序模式等难于理解的概念，让界面编程习惯更倾向于Web编程。

核心模块的设计考虑了二次开发，界面模块和核心模块是松耦合的。经过简易封装可为核心模块添加Socket接口或http接口。应对前面的场景需求，可以搭建以下架构：

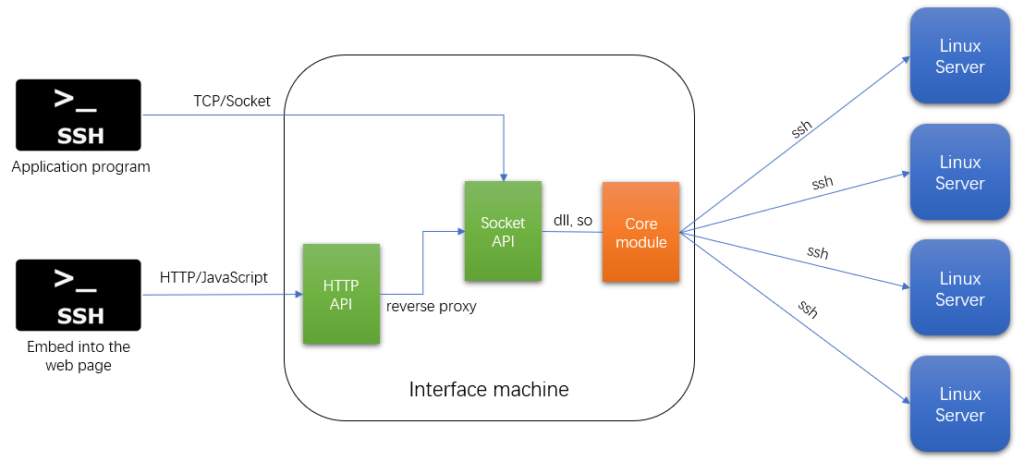

如上图所示：终端界面程序，可以封装为普通的应用程序，也可嵌入到网页中。网络通讯可以采用TCP/Socket，也可以是HTTP/HTTPS。前面场景中论述的密码映射和用户日志功能，可在Socket API或HTTP API中实现。核心模块在设计上考虑了接口的可封装性，因此Socket API和HTTP API的实现，对于稍有能力的编程人员，都不是难事。

HTTP API也可使用我编写的另一个开源项目Module Proxy来实现。（https://gitee.com/dyf029/module-proxy）

类似html标签的界面描述

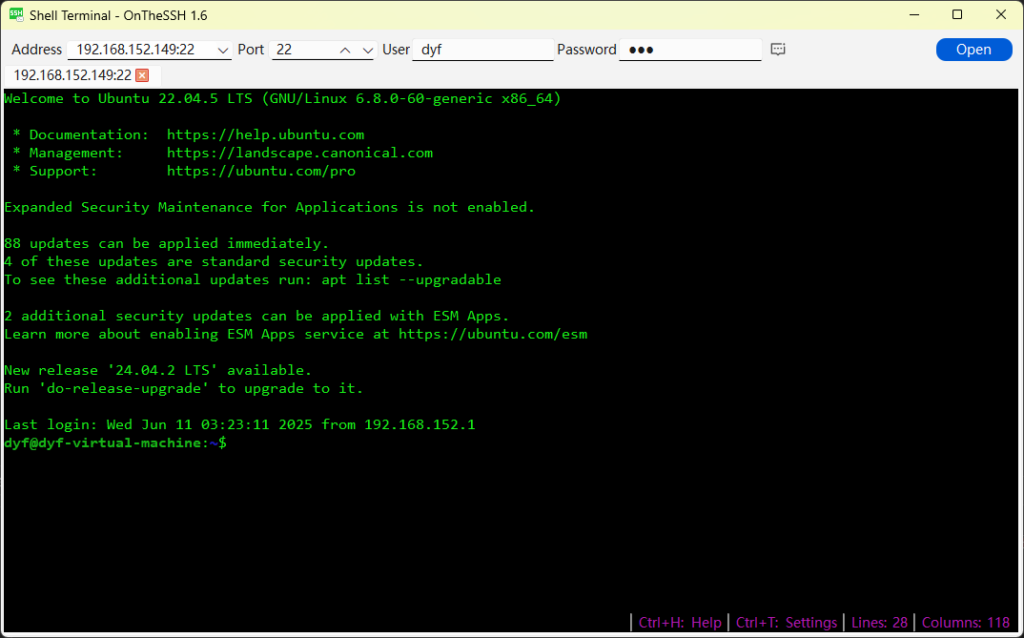

核心模块做了大量的转换工作，让SSH终端界面部分开发容易了很多，最重要的改变是界面描述由原来复杂的（xterm control sequences）改为标签结构（和html非常相似），下图是一个登录Ubuntu后的界面信息：

页面信息源码如下：

<head><seq>0</seq><rows>28</rows><cols>118</cols><cxy>27;16</cxy><cs>1</cs><bell>0</bell></head>
<body>Welcome to Ubuntu 22.04.5 LTS (GNU/Linux 6.8.0-60-generic x86_64)<br/><br/> * Documentation:  https://help.ubuntu.com<br/> * Management:     https://landscape.canonical.com<br/> * Support:        https://ubuntu.com/pro<br/><br/>Expanded Security Maintenance for Applications is not enabled.<br/><br/>88 updates can be applied immediately.<br/>4 of these updates are standard security updates.<br/>To see these additional updates run: apt list --upgradable<br/><br/>2 additional security updates can be applied with ESM Apps.<br/>Learn more about enabling ESM Apps service at https://ubuntu.com/esm<br/><br/>New release '24.04.2 LTS' available.<br/>Run 'do-release-upgrade' to upgrade to it.<br/><br/>Last login: Wed Jun 11 03:23:11 2025 from 192.168.152.1<br/><b><fc#4><bc#11>dyf@dyf-virtual-machine</bc></fc></b>:<b><fc#6><bc#11>~</bc></fc></b>$ <br/></body>

页面的基本结构由<head>部分和<body>部分组成，<head>有以下标签：

<head>
  <seq>0</seq>
  <rows>28</rows>
  <cols>118</cols>
  <cxy>27;16<cxy>
  <cs>1</cs>
  <bell>0</bell>
</head>

<head>中各标签的含义如下：

<seq> – 视窗序列，这是个重要概念，后面会详细讲述。
<rows> – 此页面的行数。这里的28表示终端窗口有28行文字高度。
<cols> – 此页面的列数。这里的118表示终端窗口有118列文字宽度。
<cxy> – 光标的行列位置（取值范围： 0;0 ~ cols;rows）。这里的 27;16 表示光标在第28列第17行。
<cs> – 光标是否显示，1表示显示光标，0表示不显示光标。当终端执行一些命令时（如top）光标是不显示的。
<bell> – 是否响铃，1响铃，0不响铃。响铃通常是SSH终端的告警提醒，比如vim编辑时，如果想把光标从行首向左移动时，会响铃提示。

<body>中各标签的含义如下（除了 其他标签都是成对出现）：

– 表示换行
– 粗体。示例：这是一个粗体片段
– 下划线。示例：这是一个下划线片段
<fc> – 前景色。示例：这是<fc#3>一个字符颜色</fc>片段，#3是颜色编码（在不同的配色方案下颜色编码代表的颜色是不同的）
<bc> – 前景色。示例：这是<bc#11>一个字符底色</bc>片段，#11是颜色编码
<f> – 闪烁。示例：这是<f>一个字符闪烁</f>片段
转义符 – 因为是标签描述，如果文字中出现 ‘<‘或’>’字符，核心模块将他们转为’<’或’>’，这和html的转换是一样的。

适合于HTTP方式的交互

在执行ping或top等命令时会不断输出新的内容，这种由服务器生成的新内容要实时反馈到终端界面上，但http协议并不支持这种“推”的交互方式，因此核心模块还负责将双向的通讯模式转换为适合http协议的一问一答的通讯模式。

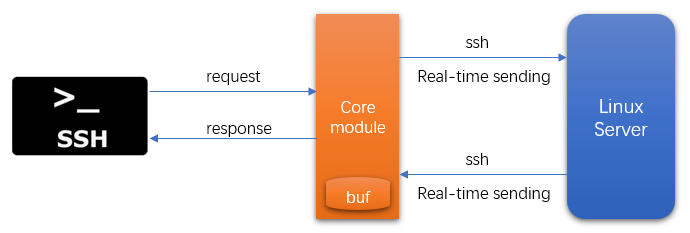

在核心模块内部维护着界面缓存，Linux服务器产生的最新的界面信息先保存在缓存中，当终端界面请求信息时再返回给终端界面，见下图：

一问一答符合http的通讯方式，但是要及时的反馈界面内容的变化，一问一答的频率要高，这种高频率的轮询可能会造成大量的“垃圾”信息传输，因为多数情况下页面内容并没有变化。<seq>标签就是用来解决这个问题的：在核心模块中会记录这个seq值的变化，每当buf中页面内容变化时seq值就会增加。

界面终端向核心模块发送请求时，会附带seq参数，如果请求参数seq与核心模块记录的seq一致时，表示界面无变化，值不同表示界面有新内容。核心模块返回的信息中包含最新的seq，界面终端会记录seq的更新，下次请求时使用更新后的seq参数。

如果请求的seq与核心模块的一样（界面内容没有变化），核心模块只返回一个简单的结构信息：

<head><seq>1</seq></head>

此时返回的界面信息不含<body>，<head>中也只有一个<seq>标签，这样的结构可以降低轮询时对网络传输的压力。

核心模块提供的重要接口

1）创建session会话

参数： Linux服务器地址、SSH服务的端口、账号、密码
返回：session id
说明：此接口用来创建核心模块与Linux服务器之间的SSH安全连接，并进行用户登录的验证。如果执行成功，返回代表此SSH会话的session id，失败则返回错误信息。

2）创建shell通道

参数：session id、窗口字符宽度、窗口字符高度
返回：通道号（channel_no）
说明：在SSH协议中当session会话创建后，可在此会话中创建若干通道（channel），每个通道可以运行一种应用，这里是创建shell应用通道，参数包含终端窗口的宽度和高度。

3）关闭shell通道

参数：session id、通道号
说明：关闭shell通道

4）关闭session

参数：session id
说明：关闭session会话

5）输入

参数：session id、通道号、键盘输入的文字或指令
说明：用户在SSH终端程序中输入的信息，包括：键盘输入的文字、操作光标的控制、ctrl+Key等功能键信号

6）输出

参数：session id、通道号
返回：<head>和<body>构建的标签结构的页面信息。
说明：此接口需要终端界面程序不断的调用（轮询）。

7）窗口滚动

参数：session id、通道号、滚动行数
说明：控制窗口视图在核心模块缓冲区上的移动。

8）窗口大小变化

参数：session id、通道号、窗口字符宽度、窗口字符宽度
说明：终端窗口大小改变、或字体字号的改变，都会造成窗口字符宽度和高度的变化。核心模块需要按新的窗口尺寸，重新计算窗口视图的内容显示。

开发终端窗口程序的注意事项

核心模块封装了大量的逻辑细节，让终端窗口程序的开发容易了很多，但SSH终端毕竟有其复杂性，开发时仍需要注意：

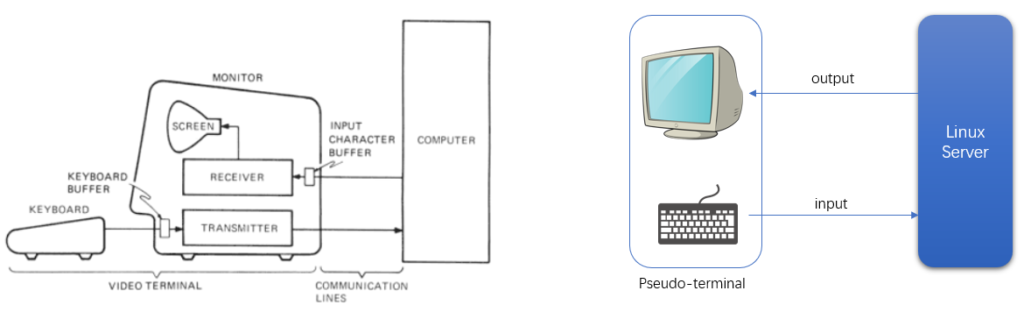

1）因为平时使用SSH shell的习惯，输入光标和显示混在一起，很多人以为整个shell窗口就是一个大的文本编辑框，这是一个错误的理解。SSH shell程序我们把它称为伪终端，而终端的历史要上溯到上世纪七八十年代，不管是终端还是伪终端，重要的一点：输入和输出是分开的，如下图：

左图是传统的终端，键盘发出的信息在终端中经过转换，直接发送给计算机主机；屏幕接收主机发出的信息并显示。注意关键点：键盘输出并不直接打印在屏幕上。右图是SSH伪终端，同样键盘输入信息直接发送到远端Linux主机，屏幕的显示也全是从远端主机发来的信息。

因此屏幕显示是只读的，虽然看上去有个输入光标在屏幕上闪烁，但实际上无论文字怎么显示，光标在哪闪烁，都是从远端主机发来的信息和指令控制的。

2）屏幕的文字输出和布局，是由核心模块计算出来的，终端窗口的文字宽度和文字高度是计算的必要参数。宽度和高度受终端的窗口尺寸、选择的字体、字号的影响，因此终端窗口的改变，如鼠标拖动令窗口尺寸变化、或更改字体字号，都要及时通知核心模块窗口宽度和高度的变化。这里的窗口宽度和高度，并不是像素宽度和像素高度，终端窗口程序需要计算当前的窗口尺寸下，能容纳下多少行多少列当前的字符。

展示文字时还要注意的：1. 选用等宽字体，2. 每个英文或数字字符占用1列，汉字等东亚文字每个字占用2列。

占用2列的字符有哪些？怎样判断？请参考OnTheSSH Terminal V1.6 （Qt源码） shell/util.cpp

3）键盘产生的输入文字，按ACSII或Unicode码发送到核心模块，这些文字在编程上不用特殊考虑。但SSH需要的一些控制指令，如光标移动、Home、End、Backspace等功能键，Ctrl+Key等功能键，在SSH shell中有特殊的指令编码。

指令编码可参考OnTheSSH Terminal V1.6 （Qt源码） shell/inputkeys.cpp，实际上SSH shell的控制序列，对这些功能键的编码更为复杂，核心模块封装并简化了这些编码。

还有一个地方需要注意：Tab键在shell中是命令补全的指令，但在窗口程序中一般用来切换焦点，编程时需要屏蔽焦点切换功能，只发送 ‘\t’ 编码。
